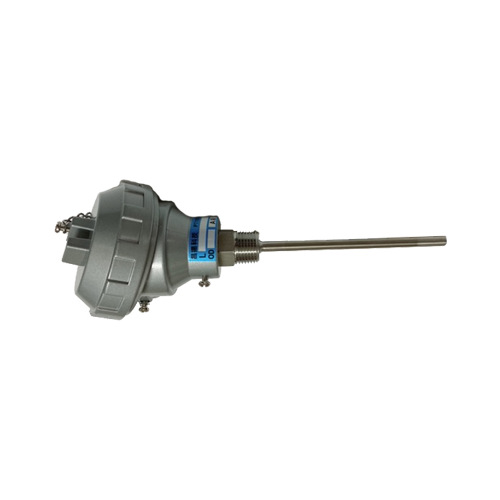

• 直式感溫棒 -A-001
  • 貼片式感溫線 - 昌揚科技有限公司

PT100 / 熱電偶 / 感溫線 / 感溫棒 /溫度計 Thermocouple / RTD/KTYPE

熱電偶種類:K type, J type, E type, R type, S type, B type, T type

電阻測溫體種類:PT100Ω、PT500Ω /PT1000

材質:304SS、316SS、310SS、321SS、P4、INCONEL、Hastelloy-C、Hastelloy-B、UMCO50、鈦

可客製化量身訂製~價格優惠~歡迎來電洽詢~
型號 : PT100 /PT500 /K TYPE /R TYPE /B TYPE /S TYPE /J TYPE /T TYPE

產品敘述

感溫線(測溫線) / 感溫棒(測溫棒) /Thermocouple / RTD / PT100

熱電偶了解應用:

  1. K Type (K型、鎳鉻合金或鎳鋁合金)
    KType為最廣為使用的熱電偶型式,KType的敏感度為 41 µV/°C,容易被偵測,且因為價格優惠、可量測的範圍很廣(自−50℃到+1200℃),在高溫時不會給系統造成過大的負荷, KType是目前最被廣泛使用的溫度計。


  2. J Type (J型、鐵或銅鎳合金)
    為比較早期的熱電偶,目前較少使用,僅用於無法接收其他熱電偶訊號的早期設備上。因測量範圍受限制 (–40 to +750 °C),而被 KType 取代。敏感度為 52 µV/℃。JT ype 不能用於超過 760 °C 的情況,因為使其磁性會突然轉變,會造成永久性的精準度下降。


  3. E Type(E型、鎳鉻合金或銅鎳合金)
    EType 因為其輸出較高 (68 µV/°C),所以比較適合用於低溫量測,最低可以量測接近絕對零度,一般在使用 -200°C ~900°C 為主。


  4. T- Type(T型、銅或銅鎳合金)
    最適合用在測量低溫的熱電偶,敏感度為 43 µV/℃,測量範圍為 −250至+350℃。T 型熱電偶具靈敏度高、溫度近似線性、重現性好、長期使用的穩定性高且價格便宜等優點。需特別注意的是因 T 型熱電偶的正極銅在高溫環境下抗氧化能力差,故使用溫度上限有所限制,一旦超過 400℃ 就容易導致正極氧化而損壞。

  5. N Type(N型、鎳鉻矽合金或鎳矽合金)
    常應用在測量高溫,有著高穩定性及高溫抗氧化性。敏感度為 39 µV/℃,測量範圍為 −200℃到 +1200℃,可以視為 KType 的進階版本,一樣不含貴金屬,因此有越來越多人使用。



  6. B、R、SType(貴金屬熱電偶、鉑/鉑銠合金)
    這三種形式相當接近,都適合用來量測高溫,穩定性高,耐熱性高,精準度高,所以一般不太常使用。適用溫度範圍600~1800℃。


規格

歡迎來電洽詢

一般常見將熱電偶溫度計 (Thermocouple) 與測溫電阻體 (RTD),皆稱為感溫棒、熱電偶與PT100感溫棒因為其測量範圍廣、價格優惠且被廣泛的使用,在電子業.化學業.鋼鐵業.航太工業.焚化爐、食品業、生技業...等成為最受喜愛的溫度測量儀器。

我們也有提供客製化服務歡迎來電洽詢,提供最好的品質~最優惠價格~可客製化~歡迎來電洽詢~

特點
價格優惠~

適用於高溫.耐腐蝕.高震動等環境~歡迎來電洽詢~

應用

熱電偶原理:

熱電偶(thermocouple, TC)」是由兩條不同材質的金屬線所組合而成,而在溫度量測端則必須要焊接在一起且要避免兩條金屬裸線纏絞在一起,以避免在高溫或振動環境下鬆脫、接觸不良,造成溫度量測失準之問題。

將熱電偶的另外一頭(通常被製作成插頭狀)插到測溫儀上,注意正負極不可插反,這樣子兩種不同的金屬線就會構成一個迴路。當熱電偶的焊點(溫度量測點)端接收到溫度變化時(金屬線的兩個端點有溫差),熱勢差就會在迴路內轉換成電壓差並產生電流,這種現象就被稱之為「熱電效應」或「Seebeck效應」,而這個電壓差則被稱之為「熱電位」。
