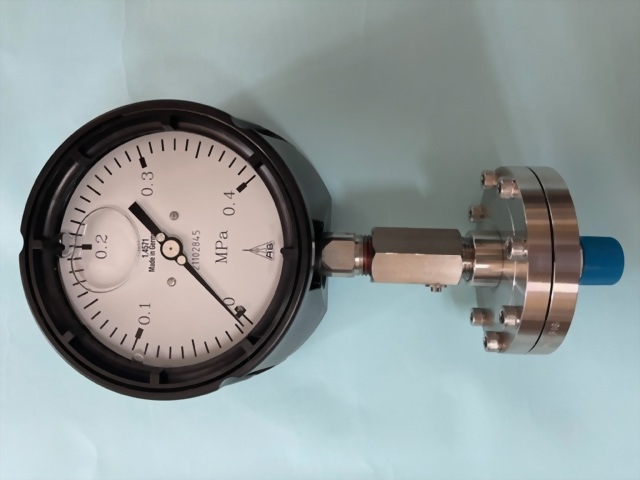

法蘭型隔膜式壓力計 單法蘭型

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到 具腐蝕性、髒污雜質、濃稠或結晶結塊之流體/氣體阻 塞侵蝕而損壞。法蘭型隔膜為開放式膜片, 更適用於濃稠 度高或結晶結塊之流體, 不會形成阻塞, 清洗無死角。

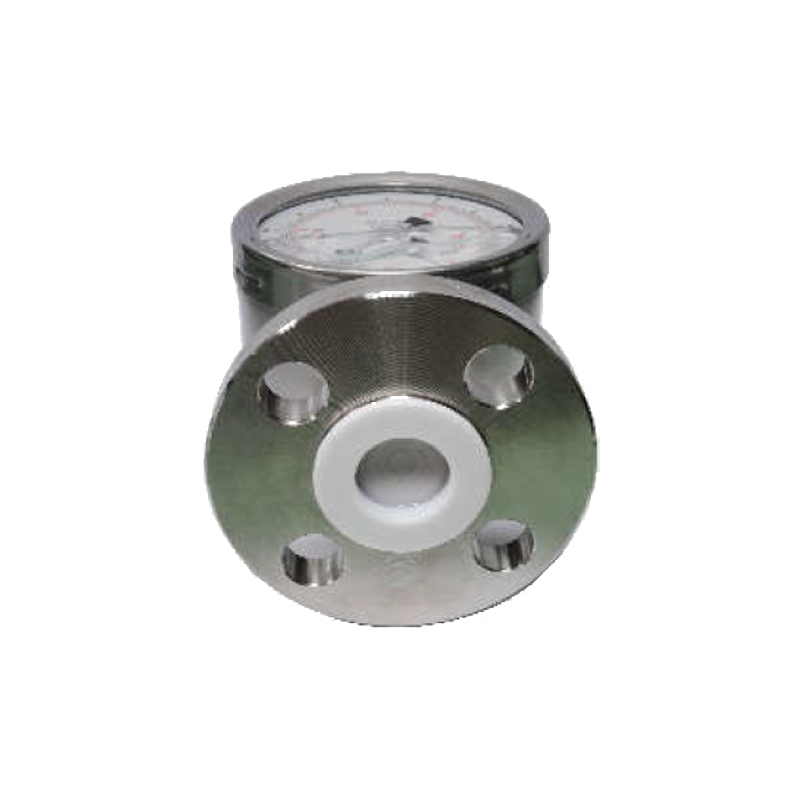

型號 : DS300

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到 具腐蝕性、髒污雜質、濃稠或結晶結塊之流體/氣體阻 塞侵蝕而損壞。法蘭型隔膜為開放式膜片, 更適用於濃稠 度高或結晶結塊之流體, 不會形成阻塞, 清洗無死角。


適用範圍

0/2.5 ~ 0/60 kg/cm2 (bar) 正壓 / 真空 / 聯成

儀錶接口
1/4” ; 3/8” ; 1/2” PT / NPT / PF 母牙
法蘭尺寸
JIS 10K — 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2” ; 3”

ANSI 150LB — 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2” ; 3” FF ; RF

DN — 25 ; 40 ; 50 ; 80 ; 100

*其他特殊尺寸可承製
本體
SS304 ; SS316 ; SS316L ; Hastelloy C ; PP ; PVC ; PTFE(Teflon) ; PVDF
*PP, PVC, PTFE, PVDF 塑膠材質本體, 法蘭分為上下座, 上座為 SS304 ; SS316
隔膜膜片
標準: 不銹鋼 SS316L 選項: PTFE ; Hastelloy C ; Tantalum ; Monel
充填液體

甘油(80°C以下);中溫油(200°C以下);高溫油(400°C以下)

特殊選項 --- 純水;氟化油

選項

(1) 加裝 散熱管 (10cm)

(2) 加裝 毛細管(導管)

(3) 加裝 壓力緩衝器
