• 牙口隔膜式壓力計 開放式膜片

牙口隔膜式壓力計 開放式膜片

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到具腐蝕性、 髒污雜質、濃稠或結晶結塊之流體/氣體阻塞侵蝕而損壞。DS100H 適用於大口徑管路, 膜片位於螺牙底部為開放式, 更適用於濃稠度高 或結晶結塊之流體, 不會形成阻塞, 清洗無死角。

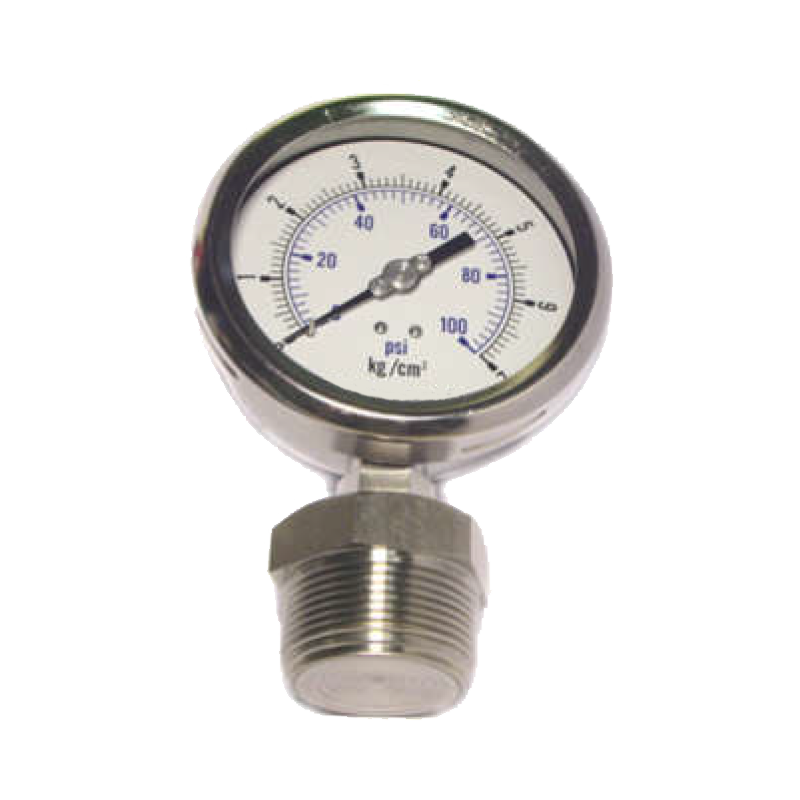

型號 : DS100H

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到具腐蝕性、 髒污雜質、濃稠或結晶結塊之流體/氣體阻塞侵蝕而損壞。DS100H 適用於大口徑管路, 膜片位於螺牙底部為開放式, 更適用於濃稠度高 或結晶結塊之流體, 不會形成阻塞, 清洗無死角。

適用範圍



口徑 1/2"PT & 3/4”PT : 0/60 ~ 0/600 kg/cm2 (bar) 僅適用壓力傳送器(壓力錶不適用)

口徑 1"PT : 0/2.5 ~ 0/600 kg/cm2 (bar)

口徑 1-1/2" & 2”PT : 0/1 ~ 0/600 kg/cm2 (bar)



儀錶接口

1/4” ; 3/8” ; 1/2” PT / NPT / PF 母牙

接續螺牙

1/2” ; 3/4” ; 1” ; 1-1/2" ; 2" PT / NPT 公牙

本體

不銹鋼 SS304 ; SS316 ; SS316L

隔膜膜片

不銹鋼 SS316L

充填液體


甘油(80°C以下);中溫油(200°C以下);高溫油(400°C以下)

特殊選項 --- 純水;氟化油


選項



(1) 加裝 散熱管 (10cm)

(2) 加裝 毛細管(導管)

(3) 加裝 壓力緩衝器
