冷媒壓力錶｜壓力表

錶面直徑

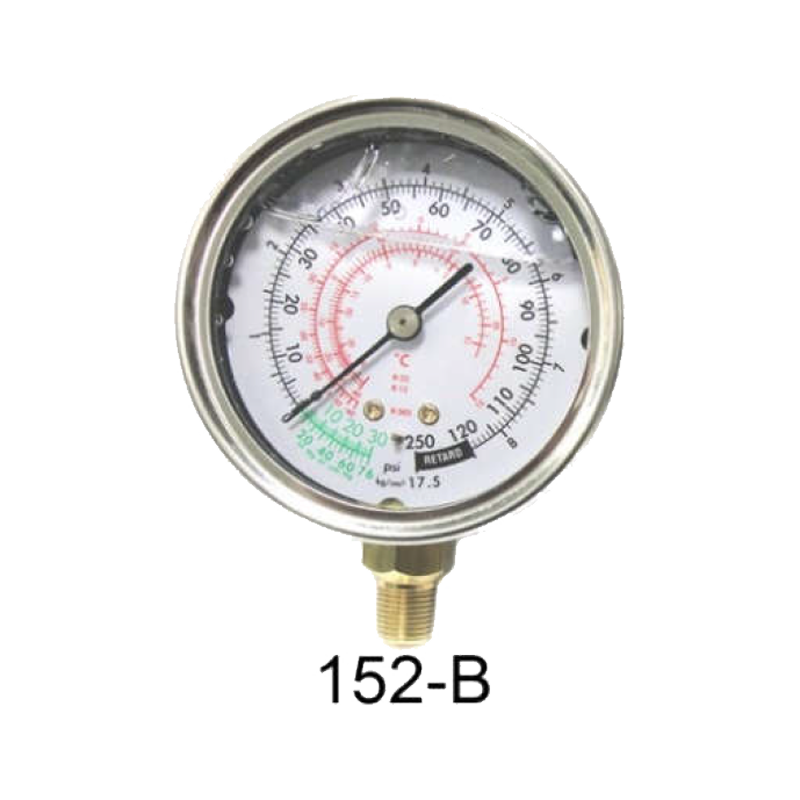

Ø 2” －型號152-B ; 152-P ;152-U
Ø 2½” －型號151-B(Ø2¾”) ; 151-P

安裝型式

型式 B－直立式
型式 W－直立附邊式 (壁掛) 註*
型式 D－背接式 註*
型式 P－ 埋入附三孔邊式 (盤面固定)
型式 U－ 埋入附U固定架式 (盤面固定) 註*

錶殼

型號151-B — 塑膠 (紅色&藍色)
型號151-P — 鐵 烤黑漆／電鍍
型號152 — 不銹鋼SS304

鏡面

PC／壓克力

刻劃銘版

R12, R22, R502 (151-B Ø2¾”)
R134a, R404a, R22 (Ø2½”)
R134a, R407c, R22 (Ø2”)
R410a (Ø2½”)
kg/cm2 ; psi ; ℃

主要結構

巴登管  銅合金

內機零件

銅合金

接續部

銅合金1/8”NPT ; 7/16”UNF(1/4”SAE) ; 其他

精度

±2%F.S.(滿刻度x 2%)

刻劃範圍

R22, R134a, R404a, R407c:
低壓錶 -30inHg~0~250psi & -76cmHg~0~15kg/cm2
高壓錶 0~500psi & 0~35kg/cm2

R410a:
低壓錶 -76cmHg~35kg & -30inHg~500psi
高壓錶 0~55kg & 0~800psi
