普通微壓錶|壓力表

膜盒結構的微壓錶適用於量測微小的壓力。 122/123 系列適用於無結晶性、無黏稠性、 無腐蝕性之無雜質氣體。
型號 : 122 & 123

產品敘述
膜盒結構的微壓錶適用於量測微小的壓力。 122/123 系列適用於無結晶性、無黏稠性、 無腐蝕性之無雜質氣體。
規格


錶面直徑

2½”(65mm) ; 3”(75mm) ; 4”(100mm)

安裝型式

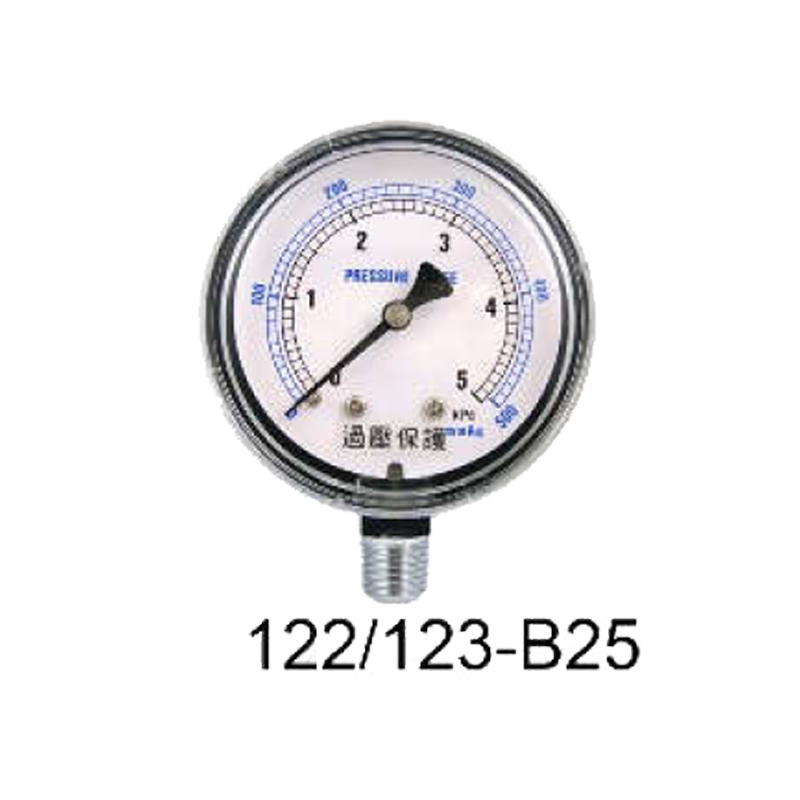

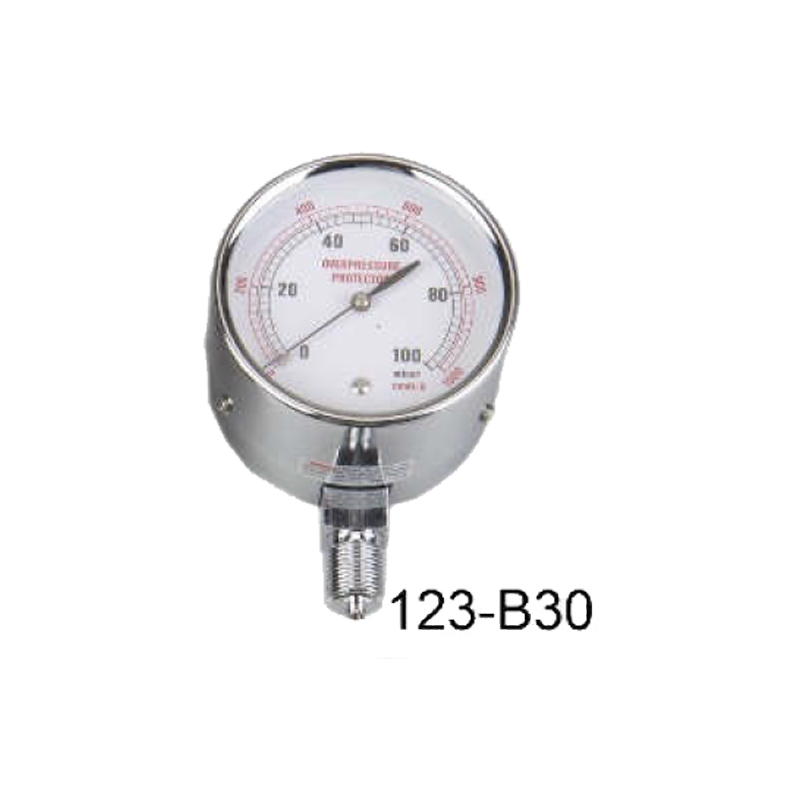

型式 B - 直立式 Ø2½” ; Ø3” ; Ø4”
型式 D - 背接式 中心牙Ø2½”

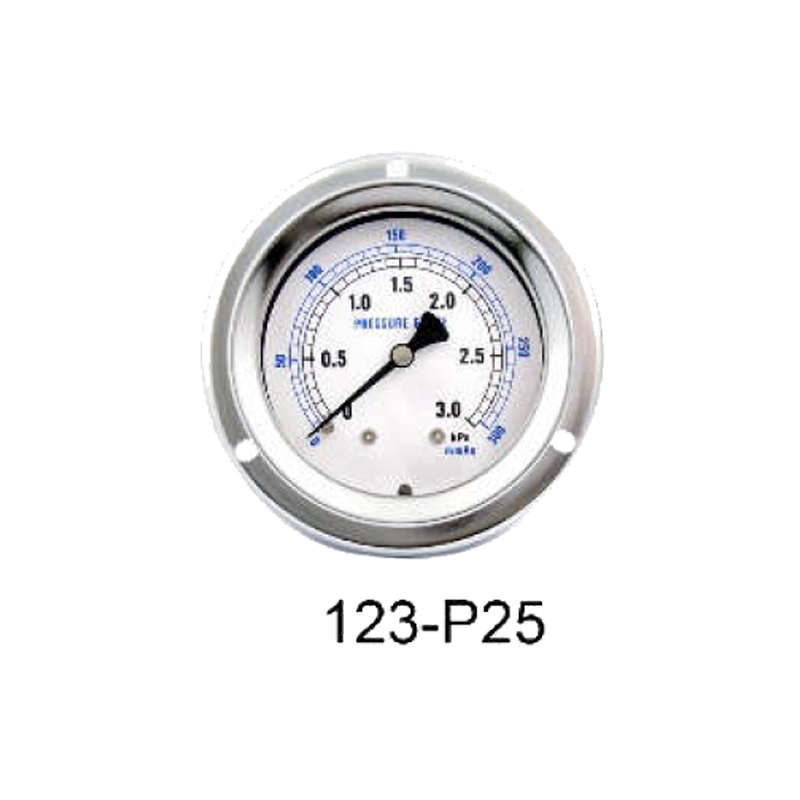

型式 P - 埋入附邊式(盤面固定) Ø2½”中心牙 ; Ø3” 中心牙∕偏心牙 ; Ø4”中心牙
型式 U - 埋入附固定架式(盤面固定) 中心牙Ø2.5


錶殼

型號122 - 不銹鋼SS304
型號123 - 鐵殼黑漆 ; 鐵殼電鍍


鏡面

Ø2½” — PC    Ø3” & Ø4” — 玻璃

刻劃銘版

鋁版印刷 白底 雙刻劃---黑&紅/黑&藍 ; 單刻劃---黑

主要結構

膜盒(Capsule) 銅合金

內機零件

銅合金

指針

鋁 黑色

接續部

銅 公螺牙1/4”二分(Ø2½” ; Ø3”)  3/8”三分(Ø3” ; Ø4”)  1/2”四分(Ø4”)

精度微調

附有精度微調螺絲, 可調整±10% F.S.內的誤差

精度

±3%F.S.(滿刻度x3%)

操作溫度

60℃以內

量程範圍

0/300~0/5000mmAq(mmH2O)  0/3~0/50kPa  正壓 / 負壓 / 正負壓(聯成)
