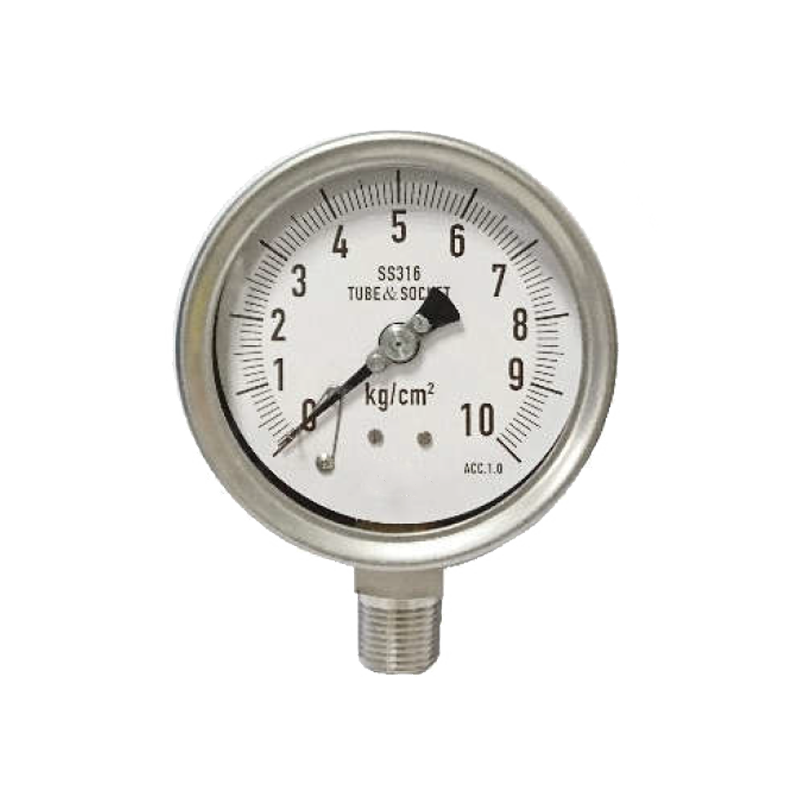

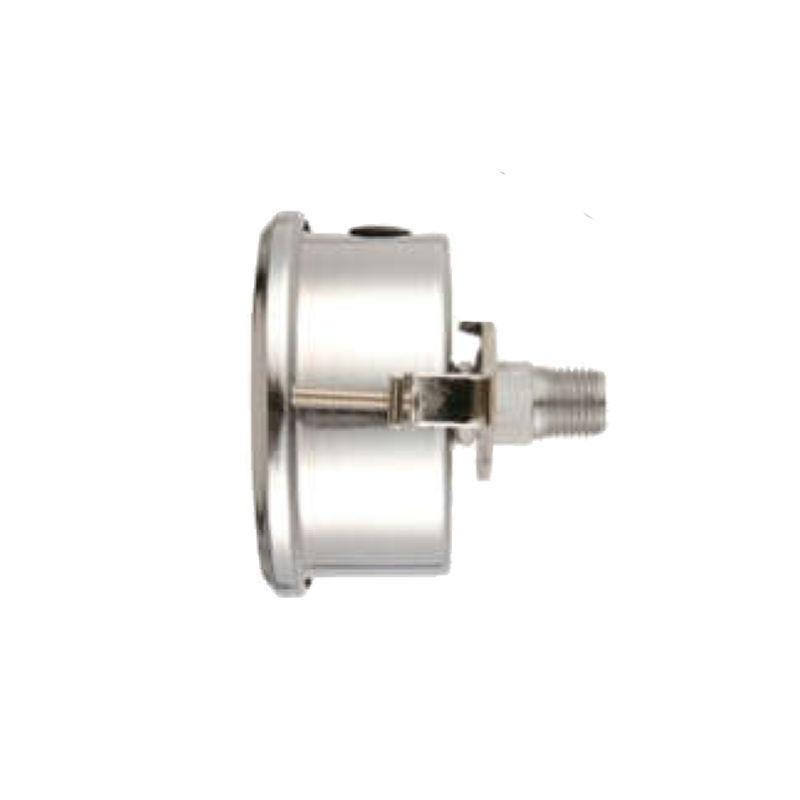

全不銹鋼密閉殼壓力錶

適用於無結晶性、無黏稠性、不侵蝕不銹鋼之 無雜質氣體及液體。錶殼密閉防水,可安裝於 戶外,錶內可充油以達防震及壓力緩衝功效。 常應用於化學、石化、食品、生化.鋼鐵.電子.航太等工業。
型號 : 111

適用於無結晶性、無黏稠性、不侵蝕不銹鋼之 無雜質氣體及液體。錶殼密閉防水,可安裝於 戶外,錶內可充油以達防震及壓力緩衝功效。 常應用於化學、石化、食品、生化.鋼鐵..電子.航太等工業。


錶面直徑

1-1/2”(40mm) ; 2” (50mm) ; 2½” (63mm) ; 3” (75mm) ; 4” (100mm) ; 6” (150mm)

錶殼

密閉防水IP65  不銹鋼304SS(標準)
滾邊式錶框(不可開) --- 錶徑1½” ~ 4”
(選項) 旋開式錶框--- 適用於錶徑2½”(直立式) , 4” , 6”
(選項) 背殼有洩爆孔blow-out disc --- 適用於錶徑4” , 6” 旋開式錶框
(選項) 不銹鋼316SS錶殼 --- 可批量訂製

接續部

不銹鋼316SS 公螺牙1/8”(一分);1/4”(二分);3/8”(三分);1/2”(四分)
PT(R) / NPT(美規) / PF(BSP, G)           * 特殊牙規可批量訂製

主要結構

巴登管(Bourdon Tube) 不銹鋼316SS

內機零件

不銹鋼

鏡面

透明壓克力(標準) ; 玻璃 ; 強化/安全玻璃 (僅限錶徑4” & 6”)

指針

鋁版烤黑漆
(選項) 零調型指針 (錶徑4” , 6” 旋開式錶框適用)
(選項) 鏡面加裝紅色遺留針標示最高壓力值 (錶徑2½”以上適用)
(選項) 錶框扣指示標---紅色/綠色 (滾邊式錶框適用)

刻劃銘版

鋁版印刷 白底 雙刻劃---黑&紅/黑&藍 ; 單刻劃---黑 ; 客製化銘版

充填液體

乾式(無充油) ; 充甘油 ; 充矽油(高溫型)

精度

錶徑1½” ~ 2” --- ±2.5%F.S.(滿刻度x2.5%)
錶徑2½” ~ 4” --- ±1.6%F.S.(滿刻度x1.6%)
錶徑4”  ~ 6” --- ±1.0%F.S.(滿刻度x1.0%)                 *特殊精度要求請洽詢

操作溫度

乾式200℃以內;充油式100℃以內

量程範圍

正壓(錶壓) 0/1kg/cm2 (15psi) ~ 0/1000kg/cm2 (15000psi)
負壓(相對真空) 0/-76cmHg(-30inHg)(-1kg/cm2)
正負壓(聯成) -76cmHg/0/1 ~ -76cmHg/0/35kg/cm2
<其他單位, 例如psi, bar, MPa, kPa…等等可訂製>
