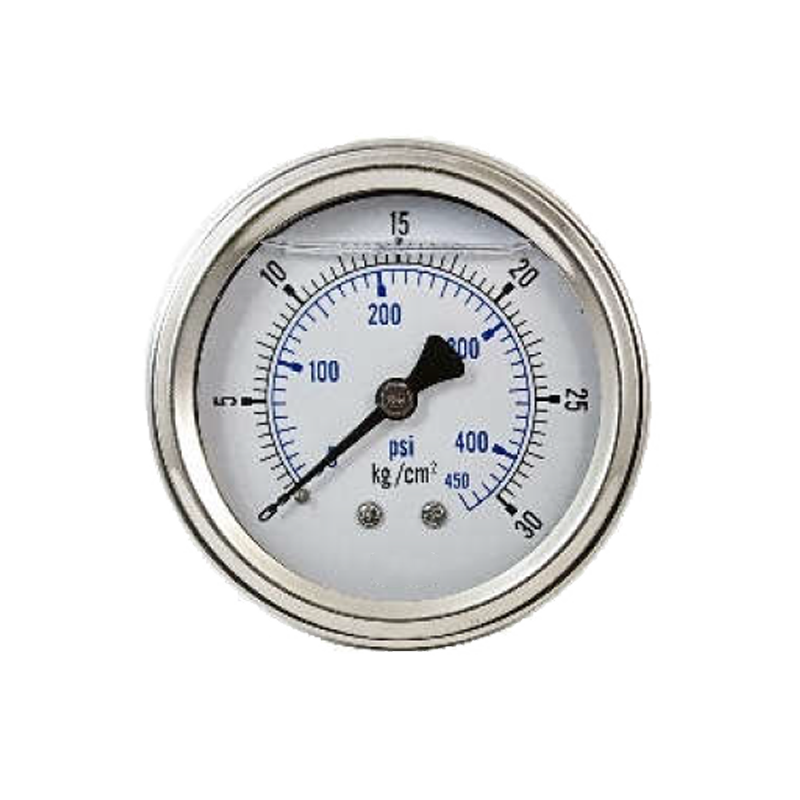

半不銹鋼密閉殼壓力錶｜壓力表

錶面直徑

1½” (40mm) ; 2” (50mm) ; 2½” (63mm) ; 3” (75mm) ; 4” (100mm) ; 6” (150mm)

錶殼

密閉防水IP65  不銹鋼304SS

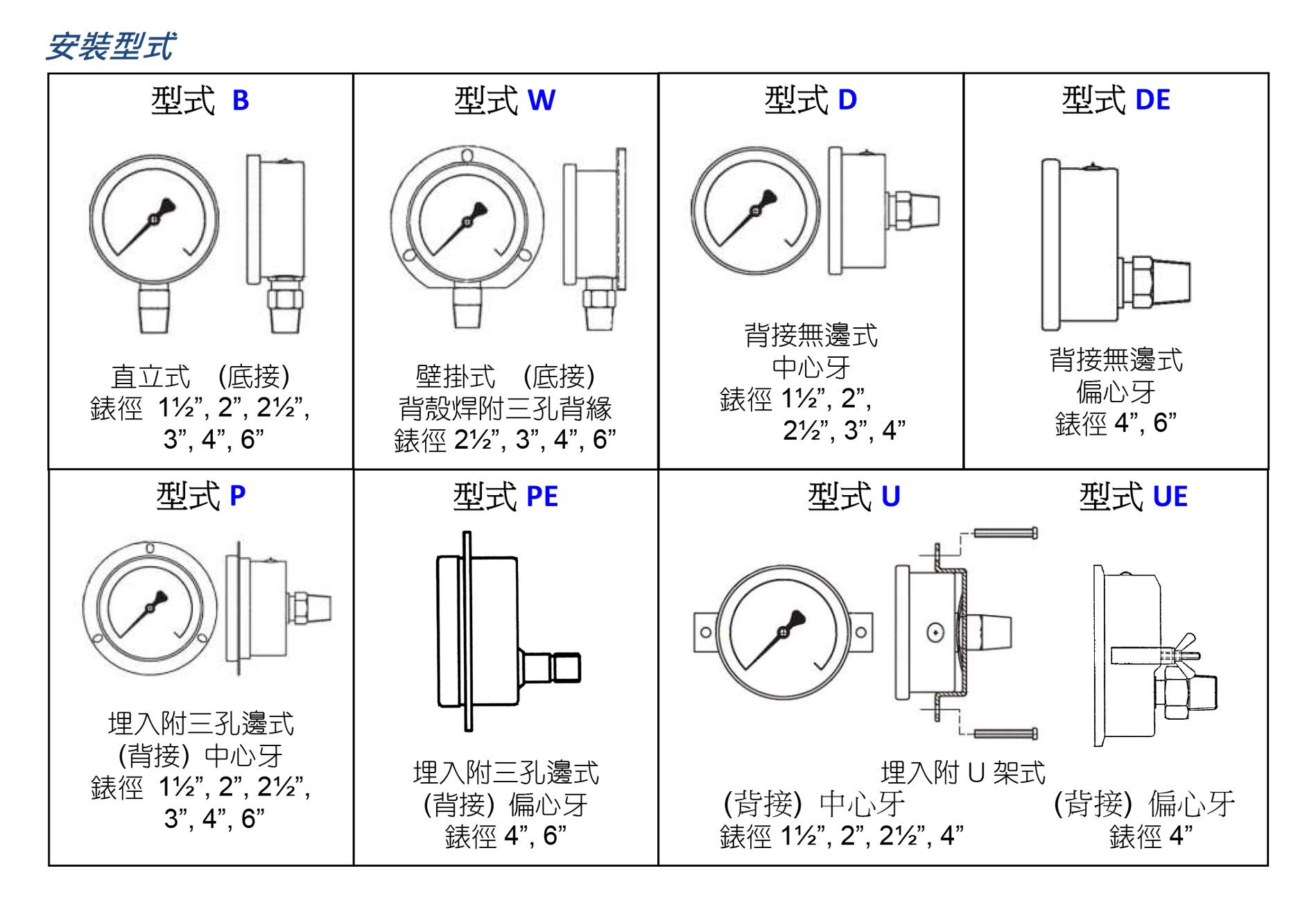

滾邊式錶框(不可開) --- 錶徑1½” ~ 4”
(選項) 旋開式錶框--- 適用於錶徑2½”(直立式) , 4” , 6”

接續部

銅／銅電鍍  公螺牙1/8”(一分)；1/4”(二分)；3/8”(三分)；1/2”(四分)
PT(R) ／ NPT(美規) ／ PF(BSP, G)           * 特殊牙規可批量訂製

主要結構

巴登管(Bourdon Tube) 銅

內機零件

銅

鏡面

透明壓克力(標準) ; 玻璃 ; 強化玻璃(僅限錶徑4” & 6”)

指針

鋁版烤黑漆
(選項) 零調型指針 (旋開式錶框適用)
(選項) 鏡面加裝紅色遺留針標示最高壓力值 (錶徑2½”以上適用)
(選項) 錶框扣指示標---紅色／綠色 (滾邊式錶框適用)

刻劃銘版

鋁版印刷 白底 雙刻劃---黑&紅／黑&藍 ; 單刻劃---黑 ; 客製化銘版

充填液體

乾式(無充油) ; 充甘油 ; 充矽油(高溫型)

精度

錶徑1½” ~ 2” --- ±2.5%F.S.(滿刻度x2.5%)
錶徑2½” ~ 6” --- ±1.6%F.S. (滿刻度x1.6%)              * 特殊精度要求請洽詢

操作溫度

60℃以內
(選項) 耐高溫---充油100℃內；乾式200℃內 (刻度範圍0-10kg/cm2以上適用)

量程範圍

正壓(錶壓) 0/1kg/cm2 (15psi) ~ 0/1000kg/cm2 (15000psi)
負壓(相對真空) 0/-76cmHg(-30inHg)(-1kg/cm2)
正負壓(聯成) -76cmHg/0/1 ~ -76cmHg/0/35kg/cm2
＜其他單位, 例如psi, bar, MPa, kPa…等等可訂製＞
